กลยุทธ์การควบคุมสำหรับการชดเชยพลังงานแบบปฏิกิริยาแบบ shunt คืออะไร?

เฮ้ ในฐานะซัพพลายเออร์ของอุปกรณ์ชดเชยพลังงานแบบปฏิกิริยาแบบ shunt ฉันได้เห็นโดยตรงว่าการมีกลยุทธ์การควบคุมที่มีประสิทธิภาพนั้นสำคัญแค่ไหน ในโพสต์บล็อกนี้ฉันจะแบ่งปันข้อมูลเชิงลึกเกี่ยวกับกลยุทธ์การควบคุมเหล่านี้และทำไมพวกเขาถึงมีความสำคัญ

ก่อนอื่นเรามาดูการชดเชยพลังงานแบบปฏิกิริยาแบบ shunt อย่างรวดเร็ว การชดเชยพลังงานแบบปฏิกิริยาแบบ shunt เป็นเทคนิคที่ใช้ในการปรับปรุงปัจจัยพลังงานของระบบไฟฟ้า ด้วยการเพิ่มพลังงานปฏิกิริยาลงในระบบเราสามารถลดปริมาณพลังงานปฏิกิริยาที่ดึงมาจากกริดซึ่งในทางกลับกันสามารถลดต้นทุนพลังงานปรับปรุงความเสถียรของแรงดันไฟฟ้าและเพิ่มประสิทธิภาพโดยรวมของระบบ

ตอนนี้เรามาดำดิ่งสู่กลยุทธ์การควบคุม มีวิธีการที่แตกต่างกันหลายวิธีในการควบคุมการชดเชยพลังงานแบบปฏิกิริยาแบบ shunt และวิธีที่ดีที่สุดสำหรับระบบของคุณจะขึ้นอยู่กับปัจจัยที่หลากหลายรวมถึงขนาดและความซับซ้อนของระบบลักษณะการโหลดและเป้าหมายเฉพาะที่คุณพยายามบรรลุ

ค่าตอบแทนคงที่

หนึ่งในกลยุทธ์การควบคุมที่ง่ายที่สุดคือการชดเชยคงที่ ด้วยการชดเชยคงที่ปริมาณพลังงานปฏิกิริยาจะถูกเพิ่มเข้าไปในระบบตลอดเวลา วิธีการนี้มักจะใช้ในระบบที่มีโหลดค่อนข้างเสถียรและความต้องการของปัจจัยพลังงานที่กำหนดไว้อย่างดี การชดเชยคงที่สามารถทำได้โดยใช้อุปกรณ์เช่นตัวเก็บประจุหรือตัวเหนี่ยวนำซึ่งเชื่อมต่อควบคู่ไปกับการโหลด

ข้อได้เปรียบหลักของการชดเชยคงที่คือความเรียบง่ายและต้นทุนต่ำ เนื่องจากการชดเชยได้รับการแก้ไขจึงไม่จำเป็นต้องมีระบบควบคุมหรือเซ็นเซอร์ที่ซับซ้อน อย่างไรก็ตามข้อเสียคือมันอาจไม่สามารถปรับให้เข้ากับการเปลี่ยนแปลงในภาระหรือเงื่อนไขของระบบ ตัวอย่างเช่นหากโหลดเพิ่มขึ้นค่าตอบแทนคงที่อาจไม่เพียงพอที่จะรักษาปัจจัยพลังงานที่ต้องการ

การชดเชยขั้นตอน

การชดเชยขั้นตอนเป็นวิธีที่ยืดหยุ่นมากกว่าการชดเชยคงที่ ด้วยการชดเชยแบบขั้นตอนพลังงานปฏิกิริยาจะถูกปรับในขั้นตอนที่ไม่ต่อเนื่องตามปัจจัยพลังงานที่วัดได้หรือพารามิเตอร์ระบบอื่น ๆ โดยทั่วไปจะทำโดยใช้ Bank of ตัวเก็บประจุหรือตัวเหนี่ยวนำที่สามารถเปิดหรือปิดในลำดับที่กำหนดไว้ล่วงหน้า

การชดเชยแบบขั้นตอนช่วยให้สามารถปรับการเปลี่ยนแปลงของโหลดได้ดีขึ้นเมื่อเทียบกับการชดเชยคงที่ เมื่อการเปลี่ยนแปลงของโหลดระบบควบคุมสามารถเปิดใช้งานหรือปิดใช้งานขั้นตอนที่เหมาะสมของการชดเชยเพื่อรักษาปัจจัยพลังงานที่ต้องการ อย่างไรก็ตามมันยังมีข้อ จำกัด บางประการ ขั้นตอนไม่ต่อเนื่องดังนั้นอาจมีความผันผวนเล็กน้อยในปัจจัยพลังงานระหว่างขั้นตอน

ค่าตอบแทนต่อเนื่อง

การชดเชยอย่างต่อเนื่องจะมีความยืดหยุ่นในระดับต่อไป ด้วยการชดเชยอย่างต่อเนื่องพลังงานปฏิกิริยาจะถูกปรับอย่างต่อเนื่องแบบเรียลไทม์ตามเงื่อนไขของระบบจริง โดยปกติจะทำได้โดยใช้อุปกรณ์อิเล็กทรอนิกส์พลังงานขั้นสูงเช่นตัวชดเชย VAR แบบคงที่ (SVCs) หรือเครื่องชดเชยแบบซิงโครนัสแบบคงที่ (Statcoms)

อุปกรณ์เหล่านี้สามารถปรับเอาท์พุทพลังงานปฏิกิริยาอย่างรวดเร็วและแม่นยำเพื่อให้ตรงกับข้อกำหนดการโหลดที่เปลี่ยนแปลง การชดเชยอย่างต่อเนื่องให้การควบคุมที่แม่นยำที่สุดของปัจจัยพลังงานและสามารถจัดการกับการเปลี่ยนแปลงอย่างรวดเร็วในการโหลด นอกจากนี้ยังช่วยในการรักษาเสถียรภาพของแรงดันไฟฟ้าที่ดีขึ้นในระบบ อย่างไรก็ตามค่าใช้จ่ายในการดำเนินการชดเชยอย่างต่อเนื่องค่อนข้างสูงเนื่องจากเทคโนโลยีขั้นสูงที่เกี่ยวข้อง

การควบคุมด้วยแรงดันไฟฟ้า

กลยุทธ์การควบคุมที่สำคัญอีกประการหนึ่งคือการควบคุมแรงดันไฟฟ้า ในวิธีการนี้การชดเชยพลังงานแบบปฏิกิริยาแบบ shunt จะถูกปรับตามแรงดันไฟฟ้าที่วัดได้ที่จุดเฉพาะในระบบไฟฟ้า เป้าหมายคือการรักษาแรงดันไฟฟ้าไว้ในช่วงที่ต้องการ เมื่อแรงดันไฟฟ้าลดลงต่ำกว่าจุดที่กำหนดระบบการชดเชยจะฉีดพลังงานปฏิกิริยาลงในระบบเพื่อเพิ่มแรงดันไฟฟ้า ในทางกลับกันเมื่อแรงดันไฟฟ้าสูงเกินไประบบจะดูดซับพลังงานปฏิกิริยา

กลยุทธ์นี้มีประโยชน์อย่างยิ่งในระบบที่ความเสถียรของแรงดันไฟฟ้าเป็นข้อกังวลหลักเช่นในเครือข่ายการกระจายที่มีสายส่งยาว คุณสามารถเรียนรู้เพิ่มเติมเกี่ยวกับกำลังควบคุมแรงดันไฟฟ้าบนเว็บไซต์ของเรา

การควบคุมแบบใช้พลังงาน

การควบคุมโดยใช้กำลังไฟอาจเป็นกลยุทธ์การควบคุมที่พบบ่อยที่สุด ระบบการชดเชยวัดปัจจัยพลังงานของโหลดและปรับเอาต์พุตพลังงานปฏิกิริยาตามลำดับเพื่อรักษาปัจจัยพลังงานสูง ปัจจัยพลังงานสูง (ใกล้กับ 1) บ่งชี้ว่าระบบไฟฟ้าใช้พลังงานอย่างมีประสิทธิภาพ

ด้วยการตรวจสอบอย่างต่อเนื่องและปรับพลังงานปฏิกิริยาระบบสามารถลดพลังงานปฏิกิริยาที่ดึงมาจากกริดซึ่งนำไปสู่การประหยัดต้นทุนและประสิทธิภาพของระบบที่ดีขึ้น กลยุทธ์นี้เหมาะสำหรับการใช้งานที่หลากหลายตั้งแต่โรงงานอุตสาหกรรมไปจนถึงอาคารพาณิชย์

การควบคุมแบบปรับตัว

การควบคุมแบบปรับตัวเป็นวิธีการขั้นสูงที่รวมกลยุทธ์การควบคุมหลายอย่างและสามารถเรียนรู้และปรับให้เข้ากับลักษณะการเปลี่ยนแปลงของระบบเมื่อเวลาผ่านไป มันใช้อัลกอริทึมและเซ็นเซอร์ที่ซับซ้อนเพื่อวิเคราะห์ข้อมูลระบบและทำการปรับเวลาจริงเพื่อชดเชยพลังงานแบบปฏิกิริยาแบบ shunt

การควบคุมแบบปรับตัวสามารถเพิ่มประสิทธิภาพการทำงานของระบบชดเชยภายใต้เงื่อนไขการทำงานที่หลากหลาย ตัวอย่างเช่นสามารถปรับการเปลี่ยนแปลงตามฤดูกาลในโหลดหรือการเปลี่ยนแปลงในลักษณะของกริดพลังงานโดยอัตโนมัติ สิ่งนี้ทำให้เป็นวิธีแก้ปัญหาที่มีประสิทธิภาพมากสำหรับระบบไฟฟ้าที่ซับซ้อนและไดนามิก

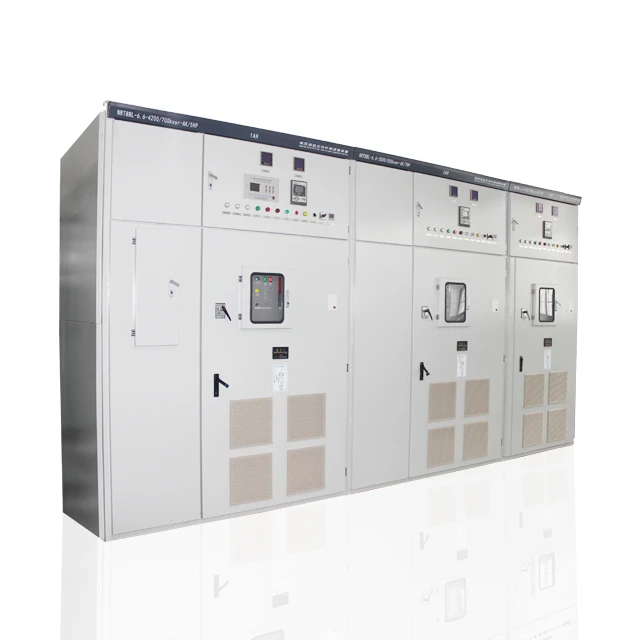

การชดเชยปฏิกิริยาแบบไดนามิก

การชดเชยปฏิกิริยาแบบไดนามิกเป็นแนวคิดหลักในการชดเชยพลังงานแบบปฏิกิริยาแบบ shunt ที่ทันสมัย มันเกี่ยวข้องกับความสามารถในการตอบสนองอย่างรวดเร็วต่อการเปลี่ยนแปลงในภาระและเงื่อนไขของระบบ ระบบการชดเชยแบบไดนามิกสามารถปรับเอาต์พุตพลังงานปฏิกิริยาภายในมิลลิวินาทีซึ่งเป็นสิ่งจำเป็นสำหรับการใช้งานที่มีโหลดที่แปรผันสูงเช่นเตาอาร์คไฟฟ้าในโรงงานเหล็กหรือไดรฟ์มอเตอร์ขนาดใหญ่

โดยทั่วไปแล้วระบบเหล่านี้จะใช้เทคโนโลยีอิเล็กทรอนิกส์พลังงานเพื่อให้ได้การควบคุมที่รวดเร็วและแม่นยำ พวกเขาสามารถช่วยในการลดความผันผวนของแรงดันไฟฟ้าปรับปรุงคุณภาพพลังงานและเพิ่มความเสถียรโดยรวมของระบบไฟฟ้า

การชดเชยพลังงานปฏิกิริยา 11kV

สำหรับระบบการกระจายแรงดันไฟฟ้าจำนวนมากการชดเชยพลังงานปฏิกิริยา 11kVเป็นสิ่งสำคัญ ในระดับ 11kV การชดเชยพลังงานปฏิกิริยาที่เหมาะสมสามารถปรับปรุงประสิทธิภาพของการส่งกำลังและการกระจายพลังงานลดการสูญเสียและรักษาโปรไฟล์แรงดันไฟฟ้าที่มั่นคง

กลยุทธ์การควบคุมสำหรับการชดเชยพลังงานปฏิกิริยา 11kV นั้นคล้ายคลึงกับระดับแรงดันไฟฟ้าอื่น ๆ แต่จำเป็นต้องปรับให้เข้ากับลักษณะเฉพาะของระบบ 11kV ตัวอย่างเช่นขนาดและประเภทของอุปกรณ์ชดเชยอาจแตกต่างกันและระบบควบคุมจะต้องได้รับการออกแบบให้ทำงานอย่างมีประสิทธิภาพในสภาพแวดล้อมของแรงดันไฟฟ้ากลาง

เหตุใดกลยุทธ์การควบคุมเหล่านี้จึงมีความสำคัญ การใช้กลยุทธ์การควบคุมที่เหมาะสมอาจส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพและค่าใช้จ่าย - ประสิทธิผลของระบบไฟฟ้าของคุณ ด้วยการรักษาปัจจัยพลังงานสูงคุณสามารถลดค่าพลังงานของคุณได้เนื่องจากสาธารณูปโภคจำนวนมากคิดค่าปรับสำหรับปัจจัยพลังงานต่ำ นอกจากนี้คุณยังสามารถปรับปรุงอายุการใช้งานของอุปกรณ์ไฟฟ้าของคุณโดยการลดความเครียดที่เกิดจากพลังงานปฏิกิริยา

ยิ่งไปกว่านั้นการควบคุมพลังงานปฏิกิริยาที่ดีขึ้นสามารถเพิ่มความน่าเชื่อถือและความเสถียรของกริดไฟฟ้าโดยเฉพาะอย่างยิ่งในพื้นที่ที่มีภาระความหนาแน่นสูงหรือแหล่งพลังงานหมุนเวียนจำนวนมาก ด้วยการเพิ่มการรวมของพลังงานหมุนเวียนซึ่งมักจะมีกำลังไฟผันแปรการชดเชยพลังงานปฏิกิริยาแบบ shunt ที่มีประสิทธิภาพและกลยุทธ์การควบคุมของมันก็ยิ่งสำคัญยิ่งขึ้น

หากคุณกำลังมองหาโซลูชันการชดเชยพลังงานแบบปฏิกิริยาแบบ shunt สำหรับระบบไฟฟ้าของคุณเราอยู่ที่นี่เพื่อช่วย เรามีผลิตภัณฑ์และความเชี่ยวชาญที่หลากหลายในการใช้กลยุทธ์การควบคุมที่แตกต่างกัน ไม่ว่าคุณจะต้องการระบบชดเชยคงที่อย่างง่ายหรือโซลูชันการควบคุมแบบปรับตัวที่ซับซ้อนเราสามารถทำงานร่วมกับคุณเพื่อค้นหาสิ่งที่เหมาะสมที่สุดสำหรับความต้องการของคุณ

ติดต่อเราเพื่อเริ่มการสนทนาเกี่ยวกับความต้องการของคุณ ทีมผู้เชี่ยวชาญของเรายินดีที่จะให้ข้อมูลโดยละเอียดดำเนินการวิเคราะห์ระบบและเสนอโซลูชั่นที่กำหนดเอง มาทำงานร่วมกันเพื่อเพิ่มประสิทธิภาพระบบไฟฟ้าของคุณและบรรลุคุณภาพพลังงานและประสิทธิภาพที่ดีขึ้น

การอ้างอิง

• ระบบพลังงานไฟฟ้า: การวิเคราะห์และควบคุมโดย C. Concordia
• การเปลี่ยนแปลงของระบบพลังงานและความมั่นคงโดย P. Kundur
• การชดเชยพลังงานปฏิกิริยาในระบบพลังงานไฟฟ้าโดย G. Benmouyal
